La automatización industrial es el uso de tecnologías y sistemas de control para manejar procesos industriales y maquinaria con el objetivo de mejorar la eficiencia, precisión y seguridad. Un sistema de automatización industrial está compuesto por diversos componentes que trabajan en conjunto para lograr un funcionamiento óptimo. Para que los conozcas mejor, en Induparts Supply te describimos los componentes principales
Componentes de un sistema de automatización industrial
1. Controladores Lógicos Programables (PLC)
Los Controladores Lógicos Programables (PLC, por sus siglas en inglés), son dispositivos electrónicos que reciben información de los sensores, la procesan según un programa predefinido y emiten señales de control a los actuadores. Los PLCs son fundamentales en la automatización industrial debido a su capacidad para manejar múltiples entradas y salidas, su alta fiabilidad y su capacidad de ser reprogramados para adaptarse a diferentes tareas.
2. Sensores
Los sensores son dispositivos que detectan cambios en las condiciones físicas del entorno y convierten estos cambios en señales eléctricas que pueden ser procesadas por un sistema de control. Existen varios tipos que son utilizados en la automatización industrial, incluyendo:
– Sensores de temperatura: miden la temperatura de un proceso o entorno.
– Sensores de presión: detectan la presión de gases o líquidos.
– Sensores de proximidad: identifican la presencia o ausencia de un objeto cercano.
– Sensores de nivel: miden el nivel de líquidos o sólidos en un contenedor.
– Sensores de velocidad: miden la velocidad de rotación o movimiento lineal de una máquina o componente.
3. Actuadores
Los actuadores son dispositivos que convierten las señales eléctricas del controlador en movimiento físico. Son esenciales para realizar acciones que afectan directamente el proceso controlado. Los tipos de actuadores más comunes en la automatización industrial incluyen:
– Motores eléctricos: utilizados para generar movimiento rotativo.
– Cilindros neumáticos: usan aire comprimido para producir movimiento lineal.
– Cilindros hidráulicos: utilizan fluidos hidráulicos para generar movimiento lineal.
– Válvulas: controlan el flujo de líquidos o gases.
4. Interfaces Hombre-Máquina (HMI)
Las Interfaces Hombre-Máquina (HMI, por sus siglas en inglés), son dispositivos o software que permiten a los operarios interactuar con el sistema de automatización. Las HMI proporcionan una interfaz gráfica a través de la cual los operarios pueden monitorear y controlar el proceso, ver alarmas y acceder a datos históricos. Son cruciales para la gestión eficiente de los procesos industriales y para garantizar que los operarios puedan responder rápidamente a cualquier problema.

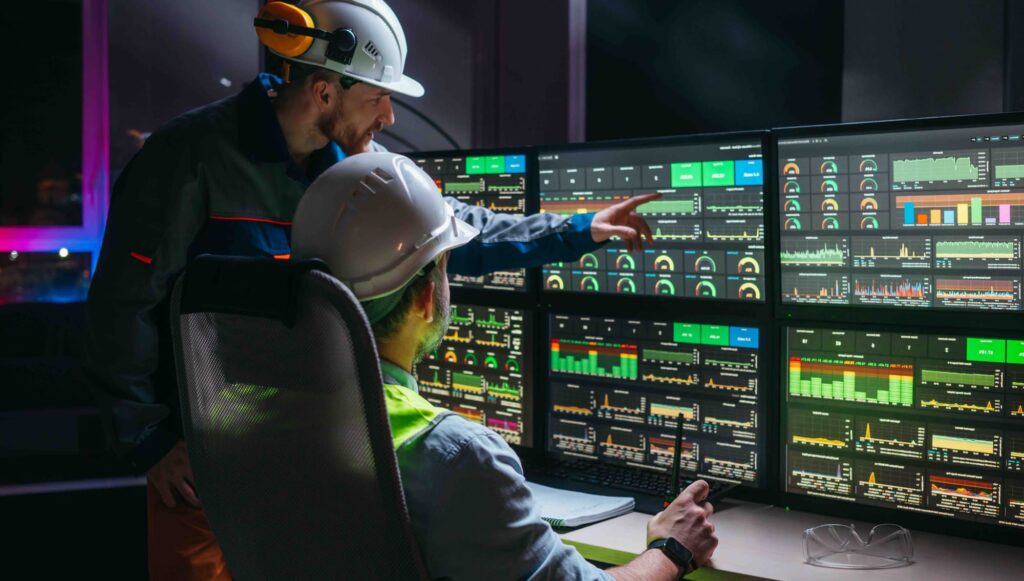

5. Sistemas de Supervisión y Adquisición de Datos (SCADA)
Los sistemas SCADA (Supervisión, Control y Adquisición de Datos), son utilizados para supervisar y controlar plantas y equipos industriales a gran escala. Un sistema SCADA recopila datos en tiempo real de varios sensores y actuadores, los procesa y los muestra a los operarios a través de interfaces gráficas. Estos son los que permiten la supervisión remota y el control de procesos industriales, proporcionando una vista integral del funcionamiento de la planta.
6. Redes de Comunicación Industrial
Las redes de comunicación industrial son sistemas que permiten la transferencia de datos entre diferentes componentes del sistema de automatización. Estas redes pueden ser cableadas o inalámbricas y utilizan protocolos de comunicación específicos para asegurar la transmisión de datos precisa y fiable. Algunos de los protocolos más comunes incluyen:
– Ethernet Industrial: utilizado para la comunicación rápida y fiable entre dispositivos.
– Profibus: protocolo de bus de campo utilizado para la comunicación entre dispositivos de automatización.
– Modbus: protocolo de comunicación serial utilizado para la integración de dispositivos industriales.
7. Software de control y programación
El software de control y programación es esencial para el desarrollo, implementación y mantenimiento de los sistemas de automatización. Este software permite a los ingenieros diseñar y programar los controladores, desarrollar interfaces HMI, configurar sistemas SCADA y gestionar redes de comunicación. Los entornos de desarrollo integrados (IDE) y las herramientas de simulación son ejemplos de software utilizado en la automatización industrial.
8. Controladores Distribuidos (DCS)
Los sistemas de control distribuido (DCS) son similares a los sistemas SCADA, pero están diseñados para controlar procesos industriales complejos de manera distribuida. En un DCS, el control del proceso se distribuye entre múltiples controladores ubicados en diferentes partes de la planta. Esto permite una mayor flexibilidad y escalabilidad, así como una mejor gestión de procesos grandes y complejos.
9. Sistemas de seguridad
La seguridad es un aspecto crítico en la automatización industrial. Los sistemas de seguridad incluyen una combinación de hardware y software diseñados para proteger a los operarios y el equipo de posibles peligros. Estos pueden incluir:
– Sistemas de parada de emergencia: permiten la interrupción rápida de los procesos en caso de emergencia.
– Sistemas de monitoreo de fallos: detectan y responden a fallos en el equipo o el proceso.
– Barreras de seguridad: protegen a los operarios de áreas peligrosas.

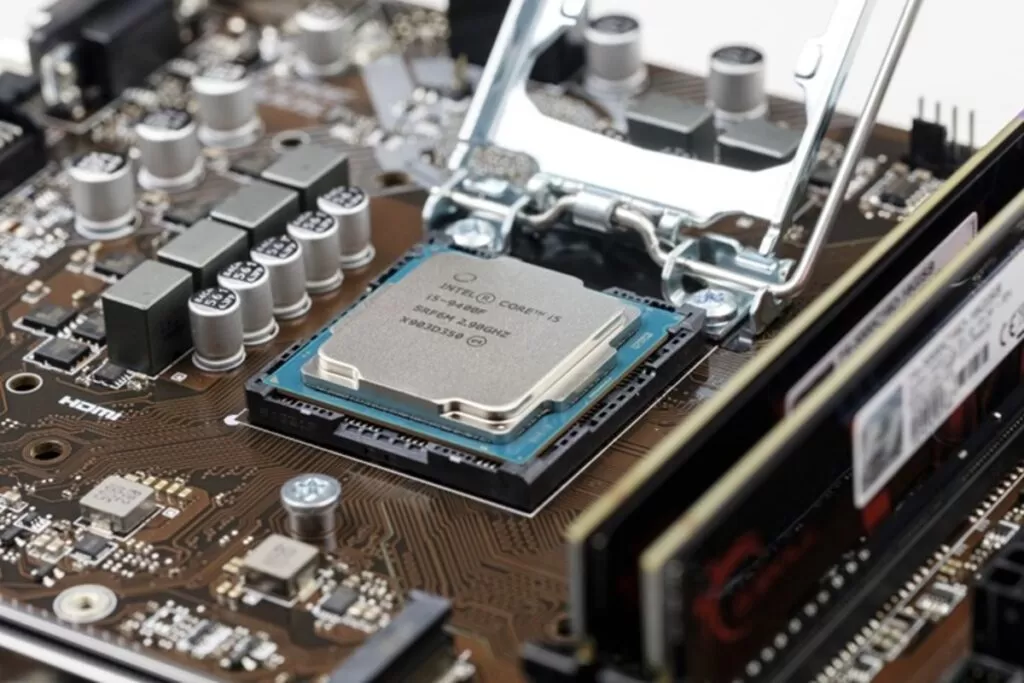

10. Unidades de Procesamiento Central (CPU)
Las Unidades de Procesamiento Central (CPU) son el cerebro del sistema de automatización. Las CPUs procesan la información recibida de los sensores y ejecutan las instrucciones programadas para controlar los actuadores. La capacidad de procesamiento y la velocidad de las CPUs son cruciales para el rendimiento y la eficiencia del sistema de automatización.
